【概要描述】水處理用石英砂濾料和承托料的鋪裝方法1承托料的鋪裝準(zhǔn)備1）配水系統(tǒng)安裝完畢以后，先將濾池內(nèi)雜物全部清除，并疏通配水孔眼和配水縫隙，用反沖洗法檢查配水系統(tǒng)是否符合設(shè)計要求，2）在濾池內(nèi)壁按承托料和濾料的各層頂高畫水平線，作為鋪裝高度標(biāo)記，3）仔細檢查不同粒徑范圍（三層濾料濾池中還要檢查不同種類）的承托料，按其粒徑范圍，從大到小依次清洗，以備鋪裝，2水處理用石英砂濾料鋪裝1）輔裝最下一層承托料時，應(yīng)注意避免損壞濾池的配水系統(tǒng)，待裝承托料應(yīng)吊運到池內(nèi)，再行鋪撒，或者使池內(nèi)充水至排水槽頂，再向水中均勻撒料，然后排水，使水面降至該層頂面高度水平線、用鍬鋪勻，鋪裝人員不應(yīng)直接在承托料上站立或行走，而宜站在木板上操作，在池內(nèi)的操作人員應(yīng)盡量少。
在下一層鋪裝完成后，才能鋪裝上一層承托料，2）每層承托料的厚度應(yīng)準(zhǔn)確、均勻，用鍬或刮板刮動表面，使其接近于水平面，高度應(yīng)與鋪裝高度標(biāo)記水平線相吻合，3）在鋪畢粒徑范圍等于或小于2～4mm的承托料后，應(yīng)用該濾地上限沖洗強度沖洗，停止沖洗前，應(yīng)先逐漸降低沖洗強度，以完成有效的水力分級，使輕物質(zhì)升至承托料的表面，再排水、刮除輕物質(zhì)，4）承托料全部分層鋪裝就位后，采用從池頂向水中均勻撒料的方法，撒入預(yù)計數(shù)量的濾料（包括應(yīng)刮除的輕物質(zhì)和小于指定下限粒徑的細顆粒），然后進行沖洗，沖洗后刮除輕物質(zhì)和小于指定下限粒徑的顆粒，按上述方法操作后如濾料厚度達不到規(guī)定的數(shù)值，應(yīng)重復(fù)上述操作直到符合要求為止，如果是雙層或三層濾料濾池。
才能鋪裝上一層濾料，無煙煤濾料投入濾池后，應(yīng)在水中浸泡24h以后，方可進行沖洗和刮除的操作，范圍本標(biāo)準(zhǔn)規(guī)定了電廠水處理用石英砂濾料的技術(shù)要求、檢測項目和評測方法，本標(biāo)準(zhǔn)適用于電廠水處理用石英砂濾料的檢測與評價，2.規(guī)范性引用文件GB/T12149工業(yè)循環(huán)冷卻水和鍋爐用水中硅的測定DL/T5068火力發(fā)電廠化學(xué)設(shè)計技術(shù)規(guī)程DL/T5190.4電力建設(shè)施工及驗收技術(shù)規(guī)范第四部分電廠化學(xué)CJ/T43水處理用濾料3.一般規(guī)定3.1石英砂濾料應(yīng)為堅硬、密實的顆粒，3.2石英砂濾料的外觀應(yīng)成乳白色或物色半透明狀，且無可見的泥土、粉屑等雜質(zhì)，3.3石英砂濾料的粒徑級配比應(yīng)按照DL/T5068a的規(guī)定進行選擇。
3.5本標(biāo)準(zhǔn)所用的水系指二級除鹽水：特殊要求時，則另加說明，4.技術(shù)要求4.1石英砂濾料的粒徑、密度、不均勻系數(shù)應(yīng)符合CL/T43和DL/T5190.4的技術(shù)要求，4.2石英砂濾料的評價見下表，5.采樣與制樣5.1采樣要求按石英砂粒徑的級配分別采樣，每個樣品的質(zhì)量應(yīng)不少于2.0kg，5.2堆積濾料的采樣在濾料堆上采樣時，首先應(yīng)將濾料堆表面劃分成若干個面積相同的方塊形，在每一個方塊形的中心點用采樣器或鐵鏟伸入到濾料表面150mm一下進行取樣：然后將從所有方塊形中取出的等量樣品置于一塊潔凈、光滑的平面上，處分均勻，攤成一個正方形，在正方形上畫對角線，將濾料分為四塊，取相對的兩塊混勻，作為一份樣品，裝入一個潔凈容器內(nèi)。
從每批產(chǎn)品總袋數(shù)的5%中取樣，批量小時，應(yīng)不少于3袋，用取樣器從袋口中心垂直插入1/2深度處采取，然后將每袋中取出的樣品合并，充分混勻，用四分縮減法至4kg，裝入一個潔凈容器內(nèi)，5.4制樣對粒徑大于1.0mm的樣品應(yīng)進行處理，保證檢測樣品的粒徑在0.5mm-1.0mm范圍內(nèi)，6.石英砂濾料的預(yù)處理用清水清洗石英砂濾料至出水不再渾濁，再用質(zhì)量分數(shù)為4%的鹽酸浸泡24小時，要求質(zhì)量分數(shù)為4%的鹽酸體積比石英砂大20%-30%，用清水清洗至中性，7.1石英砂濾料SIO2含量測定7.1.1試驗原理用HF溶解樣品，使SIO2呈SIF4形式揮發(fā)，揮發(fā)灼燒減量即為樣品中SIO2的含量。
再求質(zhì)量分數(shù)為4%的鹽酸浸泡24小時，要求質(zhì)量分數(shù)為4%的鹽酸體積比石英砂大20%-30%，用清水清洗至中性，在105℃-110℃下烘干2h后備用，（2）將處理后的樣品粉碎研磨至粉末狀，稱取樣品1.0g，記為m，放入已恒重的鉑金坩堝中稱量，記為m1，加4-5滴水濕潤樣品，滴加1+1硫酸5滴，將20ml質(zhì)量分數(shù)為40%的HF分次加入，加熱溶解，蒸干，移入馬弗爐中，在950℃-1000℃下灼燒0.5h，移入干燥器中冷卻至室溫后稱量，反復(fù)灼燒至恒重，記為m2，（3）計算計算公式為石英砂樣品SIO2含量=[（m1-m2）/m]100%公式中：m1坩堝與石英砂樣品質(zhì)量，g，m2----------坩堝與加HF處理后石英砂樣品殘渣質(zhì)量，g。
g，（4）室內(nèi)允許差室內(nèi)允許差應(yīng)小于0.5%，7.2石英砂濾料鹽酸可溶率的測定（1）試驗方法取適量樣品，用水清洗至出書澄清，在105℃-110℃下烘干2h，稱取樣品50.0g，記為m'，置于500ml的燒杯中，加入1+1鹽酸160ml使樣品完全浸沒，在室溫下靜置，2min-3min攪拌一次，待樣品停止產(chǎn)生氣泡30min后，倒出鹽酸溶液，用水反復(fù)洗滌樣品，用PH試紙檢測洗凈水，直至呈中性為止，把洗凈后的樣品移入已恒中的稱量瓶中，在105℃-110℃的干燥箱中干燥至恒重，稱量瓶增重記為m1'，（2）計算鹽酸可溶率的計算公式為鹽酸可溶率=[（m'-m1'）/m']100%公式中：m'--------加鹽酸前樣品的質(zhì)量，g。
g（3）室內(nèi)允許差室內(nèi)允許差應(yīng)小于0.4%，7.3水溶出物中二氧化硅的測定（1）水溶出液的制備去適量樣品，用水清洗至出水澄清，在105℃-110℃下烘干2h，取100.0g石英砂（粒徑為0.5mm-1mm）放在250ml的塑料燒杯中，加100ml質(zhì)量分解為5%的鹽酸，保持（255）℃浸泡4h后，沖洗至中性，瀝干，在加入100ml質(zhì)量分數(shù)為5%的氫氧化鈉溶液，保持40℃維持4h后，用水徹底沖凈，瀝去水分，烘干，取50g放在1000ml的塑料瓶中，加入500ml，維持（255）℃，每4h搖動一次，浸泡24h，測定其水溶液中二氧化硅的含量，同時，按同樣程序進行空白試驗，確定空白值，（2）二氧化硅的測定按GB/T12149的規(guī)定進行。

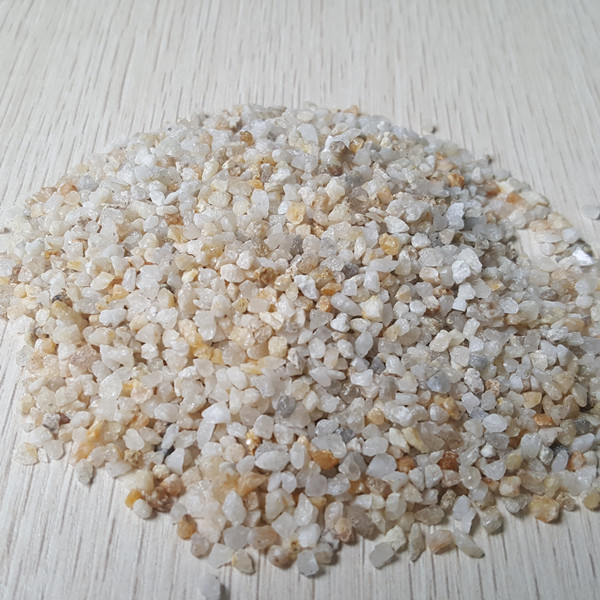

采用天然優(yōu)質(zhì)石英礦為原料，經(jīng)破碎、石碾、水洗篩選、烘干篩分等一系列生產(chǎn)工藝，有效保護石英石的天然結(jié)構(gòu)，因而延長了該濾料的使用周期，它具有濾速快，不混層，過濾效果好，出水水質(zhì)穩(wěn)定，不堵塞、不結(jié)塊，最主要的是水處理石英砂經(jīng)過石碾滾動、顆粒呈圓球狀、增加了過濾中流通渠道的延伸，石英砂濾料適用范圍：精制石英砂濾料適用于生活飲用水過濾和其它水質(zhì)凈化處理，更加適合干石油、化工、礦山、冶金、熱電、造紙、印染、制革、食品等生產(chǎn)用水的前期處理和循環(huán)水處理，以及污水的回收利用，石英砂濾料是最常見的濾料過濾材料，用途廣泛，使用范圍大，可用于生活飲用水和工業(yè)生產(chǎn)用水以及各種池形普通快濾池和污水過濾器，凈水機械過濾器、多介質(zhì)過濾器、一體化凈水器。
（2）工業(yè)污水中的懸浮物、固體物的去除，（3）可用作離子交換法軟化、除鹽系統(tǒng)中的預(yù)處理設(shè)備，對水質(zhì)要求不高的工業(yè)給水的粗過濾設(shè)備，（4）用在游泳池循環(huán)處理系統(tǒng)、冷卻循環(huán)水凈化系統(tǒng)等，石英砂技術(shù)要求：（1）機械強度，破碎率和磨損率之和不應(yīng)大于1.5%（百分比按重量計），（2）化學(xué)性質(zhì)穩(wěn)定，不含可見泥土、云母和有機雜質(zhì)，濾料的水浸出液不含有毒有害物質(zhì)，（3）石英砂的密度不應(yīng)小于2.55g/cm3，（使用中對密度有特殊要求者除外），（4）石英砂濾料的灼燒減重不應(yīng)大于0.7%，鹽酸可溶率不應(yīng)大于1.5%（部頒標(biāo)準(zhǔn)），（5）含泥量不應(yīng)大于1%，密度小于2g/cm3的輕物質(zhì)的含量不應(yīng)大于0.2%（部頒標(biāo)準(zhǔn)），（6）粒徑級配合理。

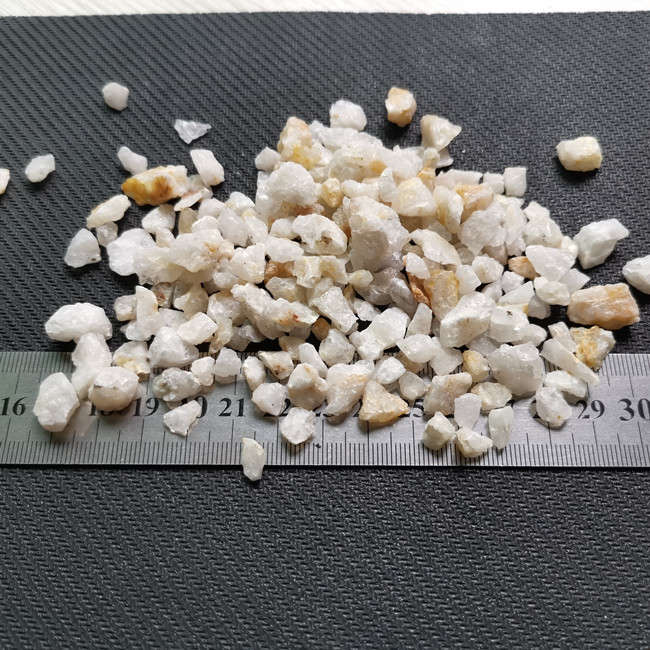

單層或雙層濾料的粒徑范圍，一般為0.5-1.2mm，三層濾料的粒徑范圍，一般為0.5-0.8mm，（7）粒徑范圍小于指定下限粒徑按重量計不大于3%，大于指定上限粒徑不大于2%，（8）石英礫石承托層的粒徑范圍，一般為2-4-8-16-32和32-64mm（部頒標(biāo)準(zhǔn)），包裝和貯存：（1）石英砂濾料為編織袋包裝，每袋重50公斤，（2）石英砂濾料不宜與承托料及其它濾料一起堆放，（3）石英砂濾料和其它濾料不宜與其它有毒有害物品個污染物品一起堆放，石英砂是石英石經(jīng)破碎加工而成的石英顆粒，石英石亦稱硅石，是一種質(zhì)地堅硬、耐磨、化學(xué)性質(zhì)穩(wěn)定的硅酸鹽類礦物，在自然界中以石英砂巖、石英巖和脈石英存在，石英砂巖是固結(jié)的碎屑巖石。
來源于各種巖漿巖，沉積巖和變質(zhì)巖，重質(zhì)礦物較少，伴生礦物為長石、云母和黏土礦物，石英巖分沉積成因和變質(zhì)成因兩種，前者碎屑顆粒與膠結(jié)物的界限不明顯，后者指變質(zhì)程度深、質(zhì)純的石英巖礦石，脈石英是由熱液作用形成，幾乎全部由石英組成，致密塊狀構(gòu)造，石英砂中礦物含量變化較大，以石英為主，其次為長石、云母、巖屑、重礦物、黏土礦物等，石英砂價格主要影響因素有兩點：1.原材料價格2.市場需求3.國家政策石英砂原材料價格硅石和石英石的區(qū)別在于硅含量的多少，含硅95就叫石英石了，通常我們統(tǒng)稱硅石，至于價格，不同種類的硅石是不同價格的，有分半透，全透，拉管，奶白，石英礦的價格取決于硅含量高低，2.市場需求（1）石英砂是重要的工業(yè)礦物原料，非化學(xué)危險品。
（2）石英有較高的耐火性能，工業(yè)上將石英砂常分為：普通石英砂，精制石英砂，高純石英砂，熔融石英砂及硅微粉等，石英石，耐火材料，冶煉硅鐵，冶金熔劑，陶瓷，研磨材料，鑄造，石英石在建筑中利用其有很強的抗酸性介質(zhì)浸蝕能力，用來制取耐酸混凝土及耐酸砂漿，（3）石英管、灰色石英管、黑色石英管、藍色石英管等，還生產(chǎn)濾紫外石英管、透明石英管、石英棒等石英制品，（4）二氧化硅作為硅原料的核心原料在硅原料的生產(chǎn)與供應(yīng)中起著不可替代的重要基礎(chǔ)作用，它所具有的獨特的物理、化學(xué)光學(xué)特性，使得其在許多高科技產(chǎn)品中發(fā)揮著越來越重要的作用，而石英砂的主要成分就是二氧化硅，（5）石英砂所具有的獨特的物理、化學(xué)特性。特別是其內(nèi)在分子鏈結(jié)構(gòu)、晶體形狀和晶格變化規(guī)律使其具有的耐高溫、熱膨脹系數(shù)小、高度絕緣、耐腐蝕、壓電效應(yīng)、諧振效應(yīng)以及其獨特的光學(xué)特性在許多高科技產(chǎn)品中發(fā)揮著越來越重要的作。

• 分類：生產(chǎn)基地
• 作者：石英砂濾料廠家
• 來源：原創(chuàng)
• 發(fā)布時間：2020-06-28 09:55
• 訪問量：
